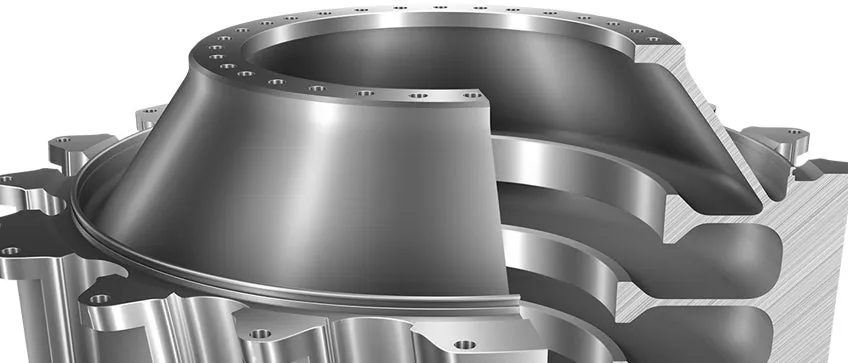

Lösningar för kostnadseffektiv bearbetning av fläktskivor av hög kvalitet
Den här komponenten är tillverkad av titan och har invändiga kammare som ska borras upp och stora tulpanspår som ska fräsas.
Verktygslösningar för fläktskivor på flygplan

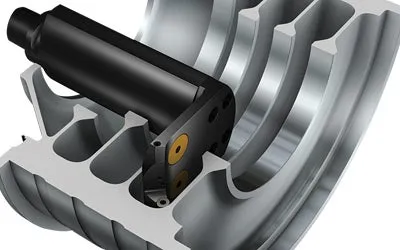

Det modulära verktygsuppsättningssystemet SL70 med vibrationsdämpade blad
För att bearbeta djupa invändiga kammare på upp till 150 mm krävs långa, slanka verktyg. Utmaningarna är vibrationstendenser och avlägsnande av spånor från spåret. För att göra en av de mest krävande bearbetningarna till en säker process har vi använt:
- Den mest produktiva och säkra metoden för grovbearbetning är direkt spårstickning. För att kunna avlägsna spånor från kammaren utan att de fastnar, delar WCMX GM-skäret spånorna i tre separata segment

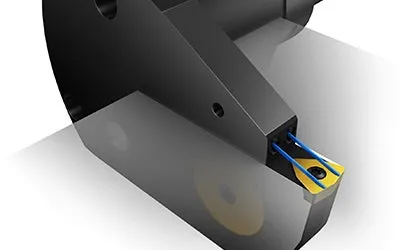

- Blad som är längre än 4 gånger bladets bredd är konstruerade med en patenterad dämpningsenhet. Det möjliggör 4 gånger så stora skärdjup jämfört med utan vibrationsdämpning.
- Ovala serrationsblad för högsta möjliga stabilitet och åtkomlighet. Det 100 mm långa bladet ger bästa möjliga skärvätsketillförsel som underlättar spånavgången
- När materialet har avverkats, svarvar det runda hårdmetallskäret med en HPC-profil arbetsstycket till färdig form med specialgeometrin SM
Högtryckskylning

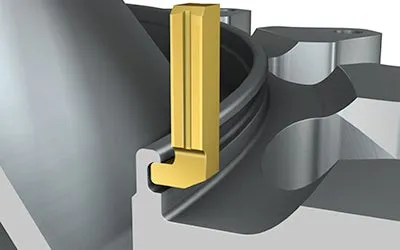

CoroCut®-skär med vinklad front
Särskilt utformade för att nå svåråtkomliga spår och fickor i komplexa komponenter.
Skär med rätvinklad front finns i en mängd olika standardformer och är perfekta för svåråtkomliga spår. Inget behov av specialverktyg. Det finns till och med ämnen för särskilda 90-gradiga, 45-gradiga och T-profiler.
CoroCut®-skär med vinklad front för åtkomst inom flygindustriapplikationer

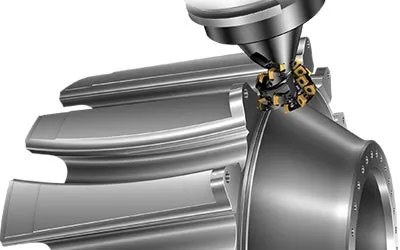

Tulpanspårfräsning
Den här detaljen har traditionellt sett brotschats, men tack vare ny teknik har detta ersatts med fräsning. Tack vare spårets speciella form har speciallösningar utvecklats.
Använd en tulpanspårgrovfräs för bearbetning av full spårbredd eller trokoidal bearbetning. Med ett enda verktyg uppnår du en komplett profil. Fräsen är utrustad med Ilock™-skärlägen för hög stabilitet och enkel hantering.

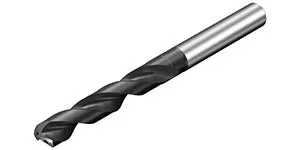

CoroDrill® 860 med -SM-geometri
Vid borrning i sega material som titan behöver man ta hänsyn till många faktorer. Bearbetningssäkerhet, repeterbarhet, håltolerans och kvalitet är kritiska. Med sin robusta konstruktion, högkvalitativa egglinje och slitstarka yttersta beläggningsskikt ger dig CoroDrill® 860 med -SM-geometri utmärkta resultat inom dessa viktiga områden.
