Soluções modulares

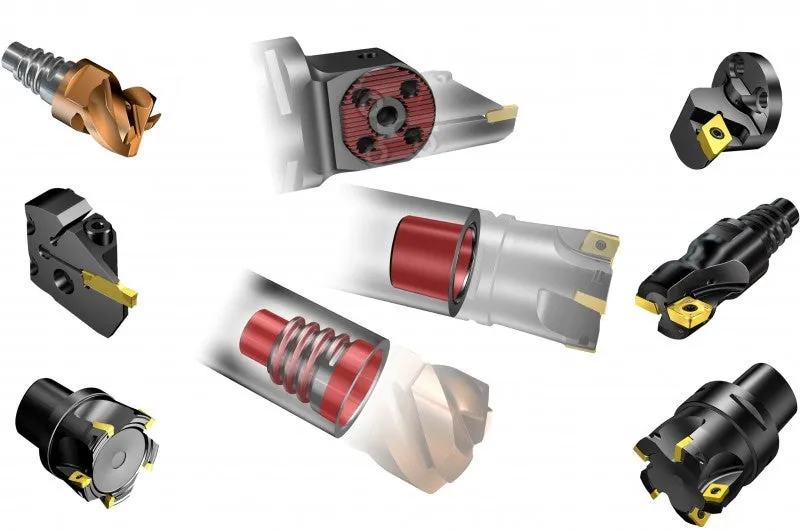

Sistemas de ferramentas modulares proporcionam a habilidade de montar ferramentas personalizadas para uma aplicação específica usando itens standard. O estoque relativamente pequeno pode compor um grande número de combinações permitindo que os sistemas de ferramentas sejam usados por toda a fábrica independentemente da interface da máquina.

Uma interface de sistema modular é uma interface intermediária que fica entre a interface da máquina e uma haste ou pastilha. Aplicações e máquinas impõe diferentes demandas em uma interface de sistema modular.

Modularidade utilizando Coromant Capto®

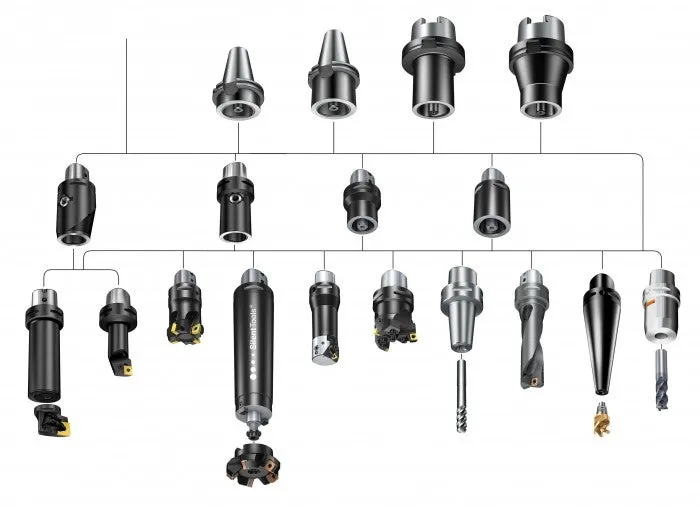

Usar Coromant Capto® como interface permite uma grande e flexível variedade de combinações para torneamento, fresamento, furação, mandrilamento e rosqueamento com machos. Isso permite que um programa de ferramentas comuns com um estoque relativamente pequeno abranja todas as interfaces de máquinas.

Coromant Capto® é utilizado para montagens em:

• Centros de usinagem – fresamento, furação, mandrilamento e rosqueamento com machos
• Máquinas multitarefas – torneamento, fresamento, furação, mandrilamento e rosqueamento com machos
• Tornos verticais - torneamento

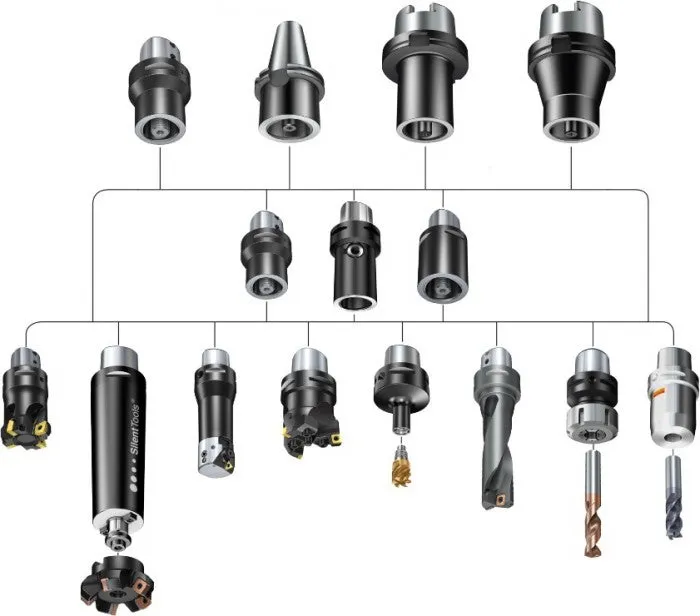

Sistemas de ferramenta modulares possibilitam muitas combinações flexíveis de montagens de ferramentas.

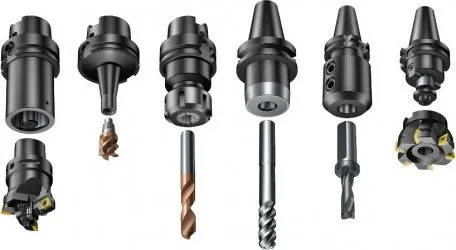

Interfaces de fuso de centros de usinagem podem ser divididos em pequeno/médio e grande/extra grande.

Interfaces de fuso pequenas e médias são destinadas a ferramentas com menores diâmetros e menor comprimento a partir da linha de calibração permitindo rpms mais altas. Para obter o melhor e mais estável resultado, use a menor montagem possível – de preferência adaptadores sólidos.

As interfaces de fuso de máquinas grandes e extragrandes são selecionadas devido à necessidade de estabilidade de fresas com diâmetros maiores e comprimentos de montagem mais longos.

A possibilidade de personalizar o comprimento das montagens de ferramenta usando adaptadores de extensão e redução assegura máxima estabilidade e, ao mesmo tempo, elimina a necessidade de adaptadores especiais. Todos os itens são estocados com prazos de entrega competitivos, assegurando que o inventário seja mantido baixo.

Os adaptadores de interface da máquina estão disponíveis em dois desenhos para todas as interfaces para otimizar o comprimento de montagem com os diferentes comprimentos dos adaptadores de extensão/redução.

• Comprimento curto/longo: Cone acentuado/BIG-PLUS®
• Delgado/Usinagem pesada: HSK

A montagem do parafuso central é facilmente realizada na máquina ou na sala de ferramentas com o bloco do dispositivo de fixação.

Use um adaptador de troca rápida para reduzir drasticamente o tempo gasto no set-up e na troca da ferramenta.

Soluções modulares para aplicações de torneamento

As soluções modulares para torneamento, como o CoroTurn® SL, oferecem benefícios muito grandes por duas razões principais, a capacidade de diferentes combinações de ferramentas e a redução de custos.

Combinações de ferramenta: Uma ampla gama de combinações pode ser construída com uma gama relativamente pequena de adaptadores e cabeças de corte. Isso elimina a necessidade de mais ferramentas especiais, assegurando que as ferramentas standard estejam sempre disponíveis até mesmo para algumas aplicações "especiais".

Redução de custos: Suportes troca rápida são mais caros que a ferramenta convencional ou barra de mandrilar . Utilizar soluções modulares para torneamento em algumas aplicações de alto risco ajuda a manter os custos de ferramentas no mesmo nível você teria com ferramentas convencionais no longo prazo.

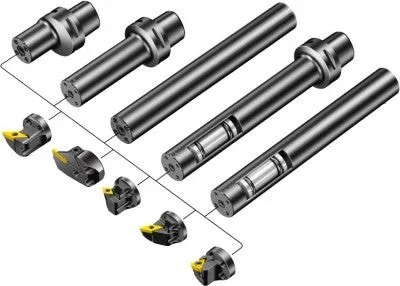

Soluções modulares estão disponíveis tanto para torneamento interno quanto externo, corte e canais e rosqueamento.

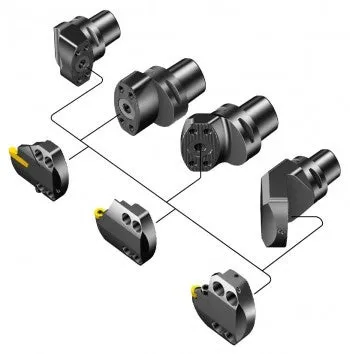

Com os sistemas modulares de ferramentas você pode construir muitas combinações com um pequeno número de adaptadores e cabeças de corte.

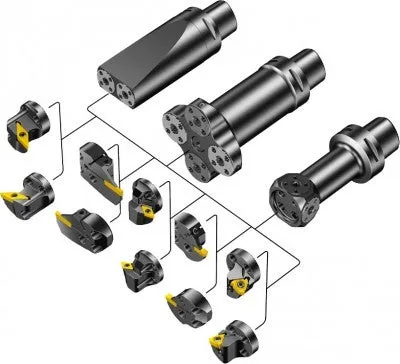

Também existem opções modulares para usinagem multitarefa, que é uma vantagem quando há a necessidade de reduzir o tempo de troca da ferramenta e, ao mesmo, tempo racionalizar o número de posições no magazine ao usar múltiplas cabeças de corte em um mesmo adaptador.

Situações típicas quando as soluções modulares são vantajosas:

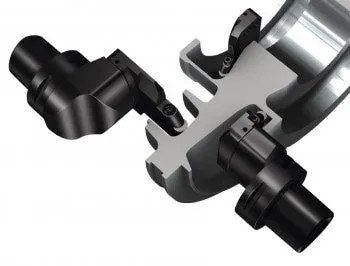

• Perfilamento e usinagem de canais em peças grandes. A folga é aplicada às cabeças de corte e usinagem interna, assim cada cabeça de corte pode ser usada em qualquer tipo de configuração. Acoplamento oval CoroTurn SL70 é uma solução robusta que fornece a rigidez e a acessibilidade necessárias

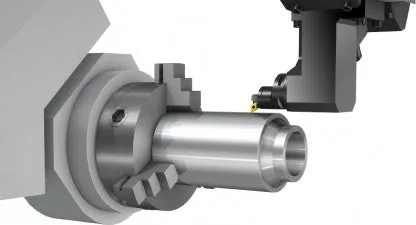

• Aplicações de torneamento externo em que as unidades de corte Coromant Capto® não estão disponíveis, como em casos que é necessário uma folga maior nos RAM:s para torno vertical e ao utilizar unidades internas de fixação

Soluções modulares para máquinas pequenas/médias

As montagens para fresamento e mandrilamento precisam de flexilidade para otimizar o comprimento da linha de calibração para a operação que está sendo usinada e para minimizar o risco de vibração. Comprimento da linha de calibração crítico, comprimento em balanço e folga/balanço são as principais categorias de montagem que demandam consideração.

Comprimento crítico da linha de calibração

Ao usinar acima de 3 x o diâmetro de contato do fuso, a vibração se torna um problema com forças de corte mais altas que limitam a eficiência da usinagem. Uma interface de fuso com contato da flange (BIG-PLUS® e HSK) aumenta a estabilidade e a produtividade. O comprimento de calibração é um fator de limitação em interfaces pequenas e médias para fresas de topo.

Comprimento em balanço

O comprimento em balanço a partir do mandril afeta a estabilidade e, portanto, a tendência à vibração. 4×D é o limite absoluto para ferramentas convencionais de aço. Acima de 4×D é necessário hastes de metal duro inteiriças ou de metal pesado para uma operação sem vibração.

Folga/balanço

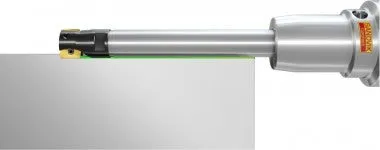

Mesmo em máquinas médias/pequenas pode ser necessário utilizar uma montagem mais longa para alcançar a área que será usinada. Neste caso é importante pensar na folga ao longo de toda a montagem. Utilize ou uma fresa de dâmetro ampliado com um adaptador reto (a) ou uma haste de diâmetro reduzido com uma fresa de tamanho convencional (b). Para mais detalhes, consulte longos balanços – considerações

a

b

Aprenda sobre o Coromant EH, uma solução modular para pequenos diâmetros que fornece uma ampla gama de cabeças e adaptadores.
