Centros de torneamento verticais
Um centro de torneamento vertical é um cruzamento híbrido do centro de torneamento e do torno vertical. Peças menores que não precisam de subspindle, contrapontas ou torre inferior podem se beneficiar de um torno vertical em vez do horizontal para manter a máquina compacta.
Configuração do centro de torneamento vertical
Existem duas categorias principais de centros de torneamento vertical:
- Torno de coleta: Para peças de grande volume com até 300 mm de diâmetro (11,81 pol.). A placa é utilizada para manuseio da peça para pegá-la e deixá-la na esteira de transferência para produção automática. Essa configuração permite uma boa utilização da máquina em espaços pequenos e todo o manuseio da peça é integrado à máquina
- Centro de torneamento vertical grande: Para peças maiores, 300 a 800 mm (11,81–31,50 pol.), a fixação é mais simples com a peça na posição horizontal. Isso também possibilita o uso de um sistema de paletes que permite que as peças sejam fixadas e descarregadas durante a usinagem
Existem diversas opções de máquinas que devem ser consideradas e que afetarão a eficiência da usinagem e a utilização da máquina. O tipo de peças produzidas determina as especificações. A avaliação cuidadosa irá garantir um processo de usinagem ótimo e seguro.

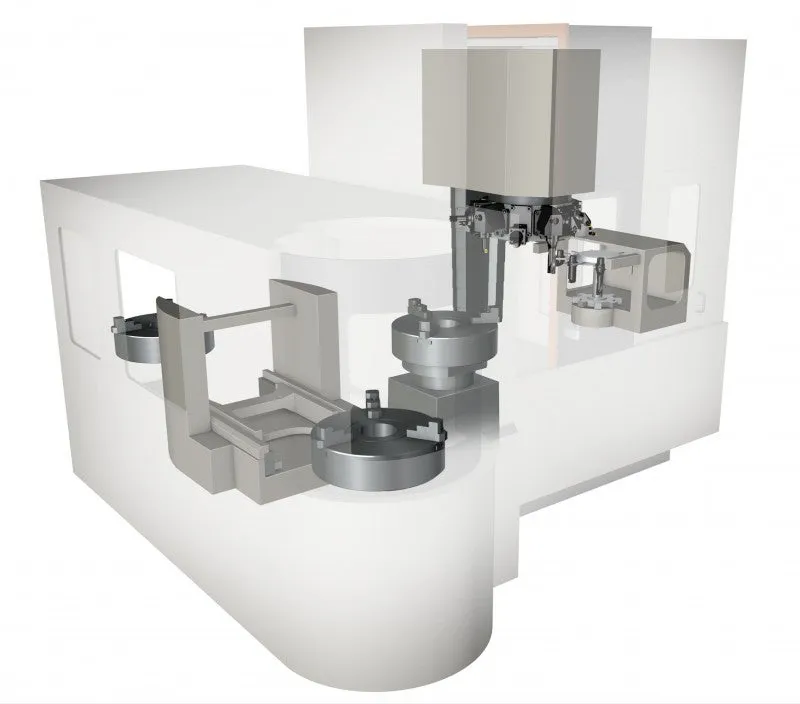

Palete
Ao usar o palete, o set-up da peça pode ser feito na fixação enquanto a máquina ainda está produzindo. Isso propicia excelente utilização da máquina se comparado ao set-up feito diretamente na máquina.
Troca automática da ferramenta (ATC)
Para peças grandes, utilizar todas as posições da torre torna-se um desafio devido a problemas de espaço com as barras de mandrilar. É por isso que o ram vertical com ATC é usado para peças com diâmetros superiores a 1 m (39,37 pol.).
Para centros de torneamento vertical maiores está disponível uma opção de troca automática de ferramentas com um magazine tipo disco que possibilita o armazenamento de barras de mandrilar longas. Mais posições de ferramentas ficam disponíveis, a flexibilidade aumenta e abre a possibilidade de produção sem monitoramento.
Interface da torre
Veja Centros de torneamento para obter informações sobre a interface da torre.
Ferramenta acionada
Veja Centros de torneamento para obter informações sobre ferramentas acionadas.
Eixo Y/meia torre
Veja Centros de torneamento para obter informações sobre Eixo Y e Meia Torre.
Função de offset do porta-ferramentas
Veja Centros de torneamento para obter informações sobre função de offset do porta-ferramentas.
Como resolver o comprimento limitado da linha de calibração
Veja Centros de torneamento para obter informações sobre como resolver o comprimento limitado da linha de calibração.
Bomba de alta pressão
A maioria das máquinas oferece a alta pressão de refrigeração de cerca de 70 bars (1015 psi).
Leia mais sobre os aspectos de refrigeração

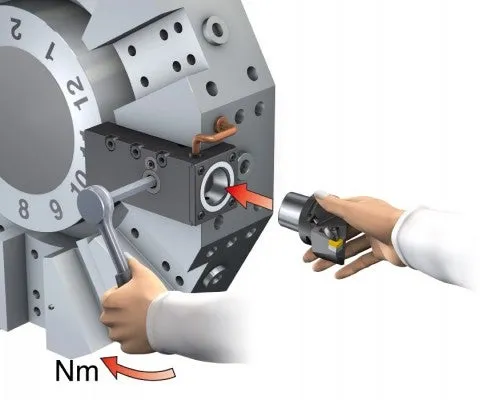

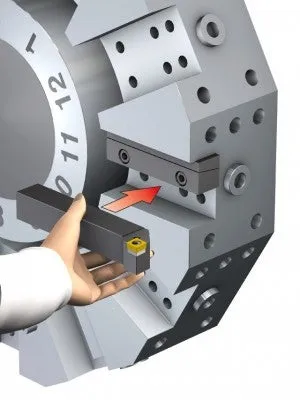

Troca rápida em centros de torneamento verticais
Os centros de torneamento verticais têm a indexação da ferramenta mais rápida, porém, geralmente, têm utilização menor que os centros de usinagem devido ao tempo de troca da ferramenta e de set-up. Use suportes de troca rápida para reduzir os tempos de medição, set-up e troca da ferramenta, propiciando um tempo extra de usinagem.
Saiba mais sobre as Soluções de troca rápida
