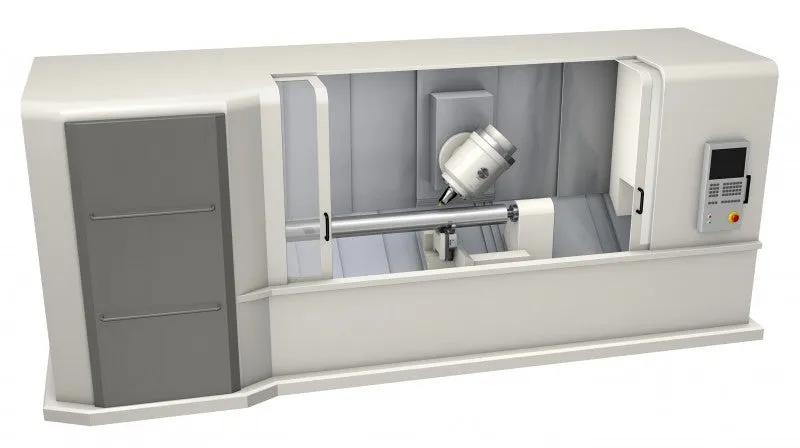

Máquinas multitarefa horizontais

Em uma máquina multitarefa você pode combinar diversos processos e configurações de corte em uma única máquina. Máquinas multitarefas são muito efetivas e podem lhe ajudar a reduzir os tempos de ciclo e de prazos de entrega. Em uma máquina multitarefa horizontal, a peça gira em torno de um eixo horizontal.

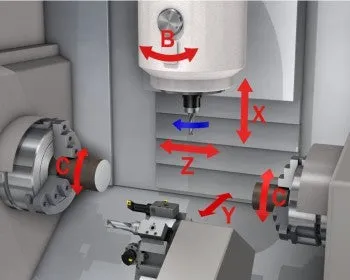

Configuração da máquina multitarefa horizontal

A máquina horizontal de usinagem/torneamento é baseada no projeto de um torno. A peça gira em torno de um eixo horizontal com o fuso do eixo B superior, segurando ferramentas estáticas e rotativas.

Geralmente, a peça precisa que uma grande quantidade de usinagem seja realizada ao redor do centro de simetria. As peças podem variar de poucos milímetros até 3 metros de comprimento (118 pol.) e 600 mm (23,62 pol.) de diâmetro.

Combinar todas as operações em uma máquina é o principal benefício desse tipo da máquina, reduzindo os set-ups da peça. Adicionalmente, ela pode ser usada para recursos de usinagem de 5 eixos.

Para obter sucesso com a combinação de aplicações múltiplas e complexas, há algumas opções importantes que devem ser consideradas.

Fuso

O mix de ferramentas estáticas e rotativas requer maior capacidade do fuso, combinando um centro de usinagem tradicional e um torno. A alta rigidez à deflexão, a transmissão de torque e a posição de centro precisa da ferramenta são fatores que fazem do Coromant Capto® a interface mais comum para esse conceito de máquina.

A grande gama de peças e tamanhos de máquina faz com que os fusos Coromant Capto® sejam empregados em toda a faixa, de C3 (32 mm (1,260 pol.) de diâm. de flange) até C10 (100 mm (3,937 pol.) de diâm. de flange).

Além de fornecer melhor estabilidade, o Coromant Capto® possibilita linha de calibração mais curta e custo de ferramenta mais baixo ao remover a necessidade de adaptadores de interface da máquina.

Saiba mais sobre como escolher a interface do fuso

Magazine

Uma máquina multitarefas pode substituir um torno e um centro de usinagem e pode produzir várias peças. É importante deixar um amplo espaço para as ferramentas no magazine, para todas as operações e peças, para suportar a troca rápida de um trabalho para outro sem precisar trocar as ferramentas.

Posição multiferramenta

Posição multiferramenta, utilizando suportes de torneamento com múltiplas arestas de corte tem a dupla vantagem da economia do tempo de indexação e do espaço do magazine. Os offsets, a medição e a orientação do fuso de múltiplas posições são necessários no controle.

Função de offset do porta-ferramenta

A função offset do porta-ferramentas (torre inferior) permite que uma ferramenta previamente medida seja colocada na máquina, possibilitando a economia de tempo e reduzindo o desperdício. Na pré-medição das ferramentas fora da máquina, é importante ter uma posição zero otimizada para cada posição de torre para que possa cortar corretamente desde a primeira peça produzida.

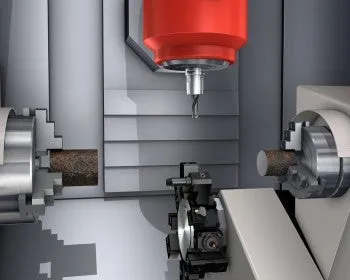

Subspindle/revólver inferior

Para concluir uma peça, geralmente, é necessário usinar ambos os lados usando o subspindle. Isso é mais adequado para peças curtas que não necessitam de luneta. O revólver inferior pode aumentar a produtividade significativamente para máquinas com subspindles.

As desvantagens do revólver inferior são redução do diâmetro da peça e maior tempo de set-up e de programação fazendo com que seja adequado principalmente para máquinas multitarefas menores que produzem peças em grande volume.

Contraponta/luneta

As peças longas mais delgadas com usinagem interna requerem o contraponta e a luneta em vez do subspindle e revólver inferior. O adaptador para barra de mandrilar longa é uma escolha natural de acordo com o comprimento do furo a ser usinado.

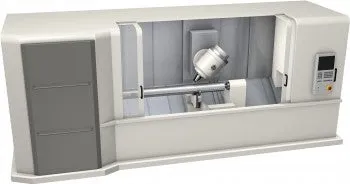

Adaptador para barra de mandrilar longa

O magazine normal e a troca automática têm uma limitação no comprimento de ferramentas que podem ser trocadas. Em máquinas maiores, pode haver a função de armazenamento e troca de ferramenta para barras de mandrilar longas. Com a troca automática da ferramenta também para cabeças de corte na extremidade da barra de mandrilar, é possível alcançar flexibilidade e automação.

Bomba de alta pressão

A maioria das máquinas oferece a alta pressão de refrigeração de cerca de 70 bars (1015 psi).Leia mais sobre os aspectos de refrigeração

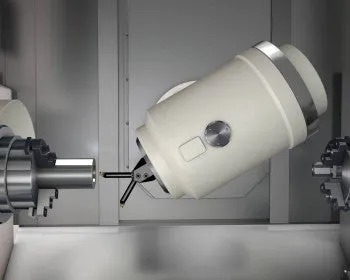

Ferramentas multifuncionais

O benefício mais importante das máquinas multitarefas está na possibilidade de combinar todas as operações de uma peça em uma única máquina. Porém as desvantagens são o maior tempo de indexação, se comparado a um centro de torneamento, a acessibilidade devido à cabeça do eixo B e o espaço restrito do magazine.

Ferramentas multifuncionais são desenvolvidas para máquinas multitarefas e abordam essas questões para assegurar que as capacidades da máquina sejam maximizadas.
