车削刀具装夹

良好的车削质量主要取决于刀具系统以及如何将其与刀具材料一起使用。

悬伸

为了使车削刀具实现最佳装夹，使用悬伸尽可能短的刀柄以避免振动。如有提供，建议使用副主轴或尾座提供支撑。

进行长悬伸加工时，正确地安装镗杆以确保充分的夹紧接触特别重要。推荐的夹紧长度为4倍镗杆直径 (D)。这将使刀具实现稳定装夹。

圆柄镗杆和接杆可在对开式夹套中夹紧。大镗杆和接杆可使用两个对开式轴承盖夹紧。

用对开式夹套组装的刀具

固定在两个对开式轴承盖中的刀具

最长刀具悬伸

刀杆与刀座之间的接触、结构和尺寸公差是实现镗杆最佳加工性能的重要因素。将镗杆完全包住的夹紧装置可确保最佳稳定性。不建议使用V型镗杆夹紧装置和带螺钉的圆柱形夹紧装置。

将镗杆完全包住的夹紧装置

V型镗杆夹紧装置

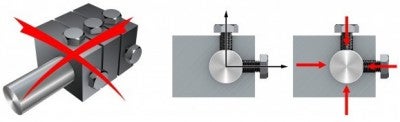

带螺钉的圆柱形夹紧装置

刀柄

Coromant Capto®是一种模块化快换工具系统，当直接集成在主轴中时，可提高多任务机床、具有车削能力的加工中心和立式车床等设备的稳定性和通用性。

Silent Tools™接杆设计用于通过刀具内部的减振器最大限度地减少振动。大多数Silent Tools™客户都使用这类刀具进行长悬伸加工。然而，即使在悬伸较短 (3×D) 的工况下，也能实现生产率的大幅提高和表面质量的显著改进。

EasyFix夹套是一项用于圆柱接杆以缩短装夹时间的解决方案。安装在夹套中的弹簧锁销卡入镗杆上的凹槽中，以保证正确的中心高。EasyFix夹套的设计能够承受高冷却液压力。

QS™刀柄系统是一种快换刀柄，在纵切机床上可实现最长有效生产时间。使用采用高精度冷却液的QS™刀柄系统能够实现无故障加工并改进零件质量。该系统可用于大多数车削刀柄。
