CoroMill® 331

Universal skiv- och planfräs

Översikt

Användning

Framgångsrika resultat

Assortment

Hanteringsanvisningar för CoroMill 331

Visa och ladda ner här

Inställningar

Så ställer du in bredden på en tresidigt skärande skivfräs.

Arbeta med skär med stor hörnradie

Vid justering av fräsbredd (CW) i det lägre inställningsområdet, kan formen på spåret få ett litet hack där radie och botten möts
För att minska överlappningen och därmed vibrationerna finns Tailor Made-skär med fassläppning

Arbeta med runda skär

För spår djupare än IC/2 rekommenderas en justering på 0,5 mm (0,020 tum) för varje kassett

Breddar spåret 0,5 mm (0,020 tum)
Minskar kontaktlängden för varje skär till 90˚
Ger bättre spånbildning och spånavgång
Minskar vibrationer och effektförbrukning

Visa flera instruktioner

Satsfräsning

Montera varannan fräs med ett annat kilspår i ett sicksackmönster så att motsvarande skär på närliggande fräskroppar inte är står på samma linje
Maskiner med balanshjul på dornens drivsida ger bättre stabilitet

Positionering av kilspår

Det finns bara ett kilspår för justerbara verktyg med invändig skärvätsketillförsel om antalet tänder är jämnt delbart med fyra, eftersom fräsarna har jämn tanddelning. För information om antalet kilspår, se produktinformationen.

Momentvärde

Kil

Storlek	DC (mm)	Vridmoment (Nm)
CM	Alla dimensioner	3
DM	Alla dimensioner	4, 5
EM, FM, KN	DC < 110	6
EM, FM, KM, LM, RM, QM	DC >= 110	7
EMQ, FMQ, KMQ	DC < 110	6
EMQ, FMQ, KMQ	DC >= 110	7

Skär

Storlek 04–08: 1,2 Nm (0,9 ft lbs)
Storlek 11–14: 3 Nm (2,2 ft-lbs)

Applikationstips

Rekommendationer

Val av fräskropp

Fräsarna är utformade och namngivna efter applikationsområde, t.ex. tresidigt skärande, tvåsidigt skärande, bakplaning osv.
För ett visst a_r, använd minsta fräsdiameter för bästa stabilitet
För en fast diameter, använd en fräs med högt z_n för högre produktivitet

Tresidigt skärande fräs

Fräs i högerutförande
Kassett i högerutförande
Kassett i vänsterutförande

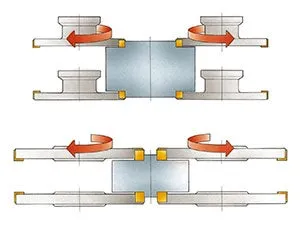

Tvåsidigt skärande fräs

Spindelrotation R	Spindelrotation L
Fräs i R-utförande R331.52 R-kassett		Fräs i L-utförande L331.52…L L-kassett
Fräs i R-utförande R331.52…L L-kassett		Fräs i L-utförande L331.52…R R-kassett

Fräs i R-utförande R331.52		Fräs i L-utförande L331.52
Fräs i L-utförande L331.52		Fräs i R-utförande R331.52

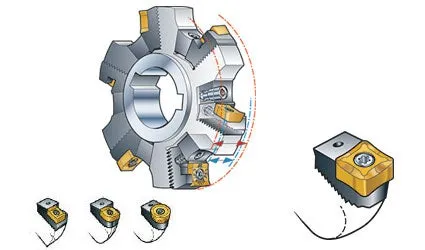

Skäreggens längd

Minsta fräsbredd rekommenderas alltid vid val av tresidigt skärande skivfräs för spårfräsning. För stabil bearbetning är det viktigt att optimera överlappningen för två skär.

Välja kassett

Tvåsidigt skärande skivfräs

Tresidigt skärande skivfräs

Obs! Fräsdiametern, DC, är 3,2 mm (0,126 tum) större med det åttaeggade kvadratiska skäret.

Förstaval av skär

Tresidigt skärande skivfräs

Grovbearbetning	M30 4330	L50 2040	M30 3040	WL H13A	L50 S30T	M30 1130
Medel	M30 1130	L50 1040	M30 1020	NL H13A	L50 S30T	M30 1130
Finbearbetning	L50 1130	L30 1040	KL 1020	NL H13A	L30 S30T	PL S30T
	P	M	K	N	S	H

Rekommendationerna utgår från torra förhållanden för alla materialgrupper, utom för ISO-S där våta förhållanden rekommenderas. Överväg en PVD-belagd sort vid våta förhållanden.

Tvåsidigt och dubbelt tvåsidigt skärande skivfräs

Grovbearbetning	PM 4330	L50 2040	KM 3330	WL H13A	L50 S30T	M30 4330
Medel	M30 4330	L50 2040	M30 3040	NL H13A	L50 S30T	M30 1130
Finbearbetning	L50 1130	L30 1040	M30 1020	NL H13A	L30 S30T	PL S30T
	P	M	K	N	S	H

Rekommendationerna utgår från torra förhållanden för alla materialgrupper, utom för ISO-S där våta förhållanden rekommenderas. Överväg en PVD-belagd sort vid våta förhållanden.

Val av geometrier

Lätta, bra förhållanden			Sega, dåliga förhållanden

Vasshet			Seghet

H-NL	L30	X-XL	L50	M30	X-XM

Skärdata

Beställningskod	ISO-material	f_z		h_ex
Beställningskod	ISO-material	Startvärde	Min.-max.	Startvärde	Min.-max.
N331.1A-……E-L30	M S	0.06	(0.01‒0.08)	0.05	(0.01‒0.07)
N331.1A-……E-L50	P M S	0.09	(0.02‒0.17)	0.08	(0.02‒0.15)
N331.1A-……E-M30	P K	0.14	(0.05‒0.20)	0.12	(0.04‒0.17)
N331.1A-…...x-NL	N	0.12	(0.01‒0.17)	0.10	(0.01‒0.15)
N331.1A-…...x-xL	P M K S	0.12	(0.04‒0.17)	0.10	(0.03‒0.15)
N331.1A-...…x-xM	M S	0.12	(0.04‒0.17)	0.10	(0.03‒0.15)
N331.1A-...…x-xM	P K	0,17	(0.06‒0.29)	0.13	(0.05‒0.25)
R/L331.1A-……H-WL	M S	0.09	(0.02‒0.12)	0.08	(0.02‒0.10)
R/L331.1A-……H-WL	P K	0.12	(0.05‒0.17)	0.10	(0.04‒0.15)
