Nástrojová řešení pro obrábění bloků motorů z materiálů ISO K a ISO N

Hliníkové bloky

Litinové bloky

Blok válců je součást, která je hlavní částí konstrukce motoru a slouží také jako nosný prvek pro uložení celé řady dalších pohyblivých součástí, které společně vytvářejí hnací sílu potřebnou pro pohyb vozidla.
Z důvodu jejich pevnosti, nízké ceny a odolnosti proti otěru byly bloky motorů dlouhá léta vyráběny z různých typů litiny. Ale spolu s tím, jak se motory stávají stále složitějšími, začaly se používat nové materiály, které snižují jejich hmotnost a zvyšují pevnost a odolnost proti opotřebení. V současnosti jsou nejběžnějším materiálem pro výrobu motorů osobních automobilů hliníkové slitiny, což je dáno jejich nízkou hmotností a vynikajícími slévárenskými vlastnostmi. U komerčních vozidel bude i nadále využívána litina, ale půjde o slitiny s vyšší pevností.
Do procesu výroby bloků motorů je v rámci výroby automobilových součástí zapojen největší počet strojů. Při jejich výrobě je rovněž využívána řada složitých procesů a jsou vyžadovány přísné tolerance. Vysoké nároky kladené na kvalitu bloků motoru mají zásadní význam z hlediska funkce a výkonu vozidla. Značně velký význam má u tohoto typu součástí rentabilita výroby.
Vedle své rozsáhlé nabídky produktů nabízí společnost Sandvik Coromant také speciální konstrukčně upravené produkty a zakázková řešení, která plně podporují překonání problémů, se kterými je výroba těchto součástí spojena.

Nástrojová řešení, která podporují výrobu bloků motoru:

Řešení pro obrábění materiálů ISO K

CoroMill® 745 – mnohobřitá čelní fréza umožňující dosažení nejvyšší hospodárnosti výroby

Patentovaný systém ustavení břitových destiček umožňuje stejný lehký průběh záběru a výkonnost jako pozitivní jednostranné frézy, ale k dispozici je celkem 14 řezných hran.
Více informací

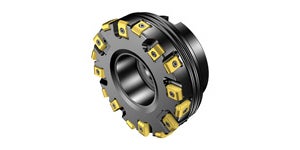

CoroMill® 425 – koncepce pro dokončovací čelní frézování litin

Řešení navržené speciálně pro oblast automobilového průmyslu. Díky přesnému a spolehlivému seřizovacímu systému nabízí koncepce CoroMill 425 nejjednodušší použití na trhu.
Více informací

CoroMill® 331 – univerzální kotoučová fréza

CoroMill 331 je univerzální kotoučová fréza schopná dosahovat vysoké přesnosti při provádění celé řady nejrůznějších operací. Tato fréza je nejproduktivnějším nástrojem svého druhu pro výrobu drážek a dělení materiálu.
Více informací

CoroMill® MS40 – dokonalé řešení pro tangenciální frézování

CoroMill® MS40 je skutečně 90° fréza navržená pro přesné a spolehlivé stranové frézování a opakované průchody nástroje. Výsledkem jsou bezchybné stěny s přesnými rozměry, minimální drsností a dokonalou kolmostí.

Přečtěte si více

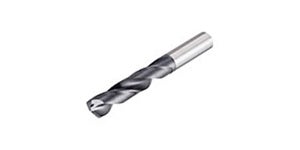

CoroDrill® 460 – vrták pro různé typy aplikací

CoroDrill 460 je vysoce výkonný vrták vhodný pro různé typy aplikací, který lze použít pro široké spektrum obráběných materiálů. Tento vrták umožňuje použití pro velké objemy výroby a poskytuje univerzálnost a flexibilitu.
Více informací

CoroDrill® 860 – Optimalizované řešení pro obrábění různorodých materiálů

Vrták CoroDrill® 860 s geometrií -GM je vysoce výkonné řešení pro vrtání krátkých děr, především v materiálech ISO P, M, K a H. Konkurenceschopnou funkci a výkonnost nabízí také při vrtání materiálů ISO-N a ISO-S. Tento vrták nabízí vysokou bezpečnost obráběcího procesu, špičkovou integritu díry a vynikající životnost
Více informací

Vrták s vyměnitelnými břitovými destičkami CoroDrill® 880

Díky své unikátní konfiguraci a geometriím břitových destiček umožňuje CoroDrill 880 vyvážený, postupný vstup do obráběného materiálu. Díky tomu jsou řezné síly ve srovnání s hodnotami typickými pro běžné vrtáky s vyměnitelnými břitovými destičkami sníženy na méně než polovinu a v podstatě je eliminován průhyb vrtáku na vstupu do záběru.
Podrobnější informace

CoroDrill® 400 a 430 – flexibilní a přesná řešení pro vrtání

Nástroje speciálně přizpůsobené pro použití v automobilovém průmyslu. Vrtáky CoroDrill 400 s přímou drážkou a tříbřité vrtáky CoroDrill 430 umožňují dosažení vysoké produktivity při výrobě děr v šedé litině (GCI), litině s červíkovitým grafitem (CGI) i nodulární litině, což se promítá do snížení nákladů na vyrobenou díru.
CoroDrill® 400
CoroDrill® 430

CoroTap® 100 KM – závitník s přímými drážkami

Skvělá životnost a vysoká produktivita, to jsou jen některé z výhod tohoto mimořádného nástroje. Tento typ je vhodný jak pro průchozí, tak i pro slepé díry.
Více informací

CoroTap® 200

CoroTap 200 je řada, která zahrnuje závitníky se šroubovitým podbroušením drážky na špičce nástroje (lamačem třísek) určené pro použití v průchozích dírách a navržené tak, aby vytlačovaly třísky směrem dopředu. Sortiment zahrnuje univerzální závitníky pro obrábění různorodých materiálů a optimalizované závitníky pro obrábění specifických skupin materiálů a pro specifické aplikace. V rámci sortimentu zakázkových řešení jsou k dispozici na zakázku upravené (Tailor Made) a speciální konstrukčně přizpůsobené nástroje.
Více informací

CoroTap® 300

CoroTap 300 je řada závitníků s přímou drážkou vhodných pro výrobu závitů ve slepých dírách do hloubky až 3 × D. Pro různé typy aplikací jsou k dispozici závitníky s různými úhly stoupání šroubovice. Sortiment zahrnuje univerzální závitníky pro obrábění různorodých materiálů a optimalizované závitníky pro obrábění specifických skupin materiálů a pro specifické aplikace. V rámci sortimentu zakázkových řešení jsou k dispozici na zakázku upravené (Tailor Made) a speciální konstrukčně přizpůsobené nástroje.
Více informací

CoroTap® 400

CoroTap 400 je vysokorychlostní beztřískový tvářecí závitník vhodný pro výrobu závitů v průchozích i slepých dírách v ocelích, korozivzdorných ocelích, hliníkových a žárovzdorných slitinách (HRSA). K dispozici jsou univerzální a optimalizované tvářecí závitníky v provedení s mazacími drážkami nebo bez nich, přičemž sortiment nabízených průměrů, nástrojových tříd, povlaků a profilů závitů umožňuje jejich použití pro širokou oblast aplikací.
Více informací

B685 – Stabilní a produktivní vyvrtávání válců – od hrubování až po polodokončování

Vyvrtávání válců představuje v automobilovém průmyslu klíčovou operaci – jde o vysokorychlostní operaci s vysokými nároky na úzké tolerance. Až doposud upravovala obsluha stroje polohu břitové destičky ručně, což je časově náročný proces a často vyžaduje speciální zařízení.
Podrobnější informace

B687 – Stabilní a produktivní dokončovací vyvrtávání válců

Tyč B687 pro vyvrtávání válců je určena pro stabilní a produktivní dokončování. V závislosti na operaci jsou k dispozici různé typy tohoto obráběcího nástroje. Pro aplikace s využitím řezné kapaliny použijte provedení se třemi kazetami, které umožňuje dosažení spolehlivé výkonnosti.
Podrobnější informace

B681 – stabilní a produktivní hrubovací vyvrtávání válců

Nástroj B681 byl navržen a vyvinut pro hrubovací operace při vyvrtávání válců. Díky integrovanému adaptéru s tlumičem vibrací Silent Tools™ dosahuje toto řešení vynikající kruhovitosti a válcovitosti, což umožňuje hladký průběh polodokončovacích operací.
Více informací o nástroji B681 pro hrubovací vyvrtávání válců

B683 – stabilní a produktivní polodokončovací vyvrtávání válců

Nástroj B683 byl navržen a vyvinut pro polodokončovací operace při vyvrtávání válců. Díky integrovanému adaptéru s tlumičem vibrací Silent Tools™ dosahuje toto řešení vynikající kruhovitosti a válcovitosti, což umožňuje hladký průběh dokončovacích operací.
Více informací o nástroji B683 pro polodokončovací vyvrtávání válců

Řešení pro obrábění materiálů ISO N

CoroDrill® 400 a 430 – flexibilní a přesná řešení pro vrtání

Nástroje speciálně přizpůsobené pro použití v automobilovém průmyslu. Vrtáky CoroDrill 400 s přímou drážkou a tříbřité vrtáky CoroDrill 430 umožňují dosažení vysoké produktivity při výrobě děr v hliník, což se promítá do snížení nákladů na vyrobenou díru.
CoroDrill® 400
CoroDrill® 430

Vrták s vyměnitelnými břitovými destičkami CoroDrill® 880

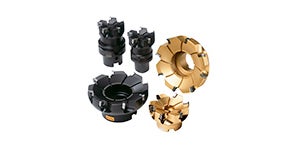

CoroMill® Century – čelní fréza s lehkým řezem pro vysokorychlostní dokončování

CoroMill Century je soubor čelních fréz s hliníkovým nebo ocelovým tělem určených pro vysokorychlostní obrábění. S ohledem na zajištění spolehlivé funkce a výkonnosti a snížení velikosti obvodového házení bylo při konstrukci těchto nástrojů využito řešení s vroubkovanou styčnou plochou lůžek břitových destiček.
Podrobnější informace

CoroMill® Century – proces obrábění bimetalických obrobků bez tvorby otřepů a vydrolování nebo poškrábání povrchu

Mnoho moderních motorů využívá bloky motoru, jejichž součástí jsou vložky válců z šedé litiny zalévané do hliníku. To je důvodem, proč obrábění horní strany bloku motoru představuje značnou výzvu.
Přečtěte si více o procesu obrábění bimetalických obrobků

M5B90 – Superfinišovací čelní fréza pro obrábění hliníku

Koncepce pro dokončovací čelní frézování vyvinutá pro obrábění hliníkových automobilových součástí, např. hlav válců, bloků motorů, skříní, krytů a veškerých součástí, při kterém je využívána velká šířka záběru nástroje.
Podrobnější informace o fréze M5B90

M5C90 – čelní fréza pro frézování hliníku v jediné operaci

M5C90 je koncepce nástrojů pro čelní frézování, která v jediné operaci umožňuje přímé vysokorychlostní dokončovací obrábění hliníkových automobilových součástí, jako jsou hlavy válců, bloky motorů a veškerých hliníkových součástí, při kterém je využívána velká šířka záběru nástroje.
Podrobnější informace o fréze M5C90

M5F90 – hrubovací a dokončovací obrábění tenkostěnných hliníkových součástí na jediný průchod

Čelní fréza M5F90 je koncepce, která umožňuje provádět hrubovací i dokončovací obrábění tenkostěnných hliníkových automobilových součástí v jediné operaci.
Více informací o fréze M5F90

M5Q90 – pro hrubovací operace v prvním stádiu obrábění

M5Q90 umožňuje obrobení ploch nových odlévaných hliníkových hlav válců a bloků motorů v jediné plynulé operaci, aniž by při tom docházelo k tvorbě otřepů.
Více informací o fréze M5Q90

M5R90 – nové řešení pro hrubovací a polodokončovací obrábění hliníkových automobilových součástí

M5R90 je první volbou pro hrubovací až polodokončovací operace při rohovém frézování hliníkových automobilových součástí, jako jsou bloky motorů, hlavy válců nebo skříně převodovek.
Podrobnější informace o fréze M5R90

M610 – nová fréza pro dokončovací obrábění bimetalových materiálů (Al + šedá litina (GCI))

Fréza M610 je jedinečný produkt pro dokončovací frézování dosedacích ploch bimetalových bloků motorů s vložkami z šedé litiny (GCI), klikových skříní (s vložkami z GCI) a ostatních automobilových bimetalových součástí s vložkami z GCI, aniž by přitom docházelo k vydrolování drobných částic z obrobené plochy, ke vzniku otřepů nebo poškrábání obrobeného povrchu.
Více informací o fréze M610
