B687

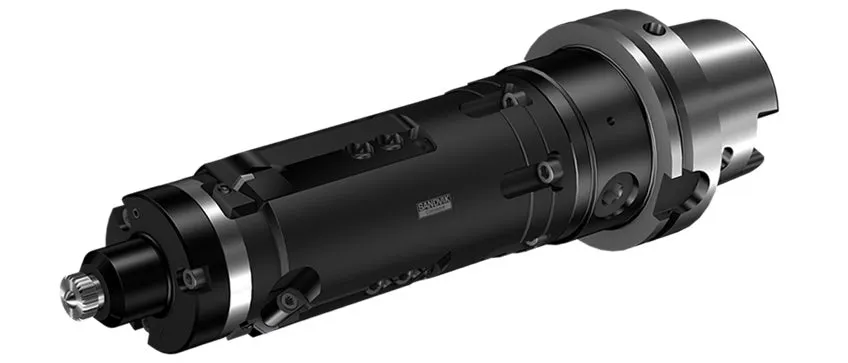

B687 – stabil och produktiv, finbearbetande cylinderuppborrning
Konceptbeskrivning
Cylinderuppborrningsbommen B687 är konstruerad för att ge produktiv och stabil finbearbetning. Fräsen finns i olika utföranden beroende på operation. Använd utförandet med tre inbyggnadshållare för tillförlitliga prestanda i applikationer med skärvätsketillförsel underifrån.
Fördelar och egenskaper
- Måttkompenserande enhet:Möjlighet att rigga verktyget utan specialenhetEnkel hantering jämfört med andra lösningar, där man måste stänga av spindeln, ta bort verktyget från maskinen, låta den svalna, justera och initiera ett nytt hålFörinställda måttStälls in direkt med slutdiametern i arbetspositionen – ingen separat aktivering krävs
- Patenterad hastighetsstyrenhetDu behöver inte stoppa spindeln under utmatningKortare bearbetningstidLämnar inga märken när verktyget lämnar håletInget behov av specialmaskinerSkärvätskefunktionen behöver inte stängas av under bearbetningen
- Repeterbarhet inom 0,002 mm (0,00079 tum) på diametern
- Invändig skärvätsketillförsel
Applikation

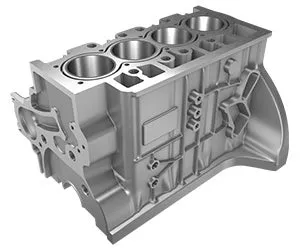

- Optimerad för gjutjärns- eller aluminumcylinderblock med foder eller hylsor av gjutjärn
- Industrisegment: Fordonsindustrin
- Maskiner: fleroperationsmaskiner och transfermaskiner
Skärdatarekommendationer
vc m/min (ft/min) 350–800 (1148–2624)
ap mm (tum) 0,1–0,25 (0,0039–0,0098)
fz mm/z (tum/z) 0,1–0,15 (0,0039–0,0059)
Teknisk information
Skärform: HCGW 100308 (CBN) planing
Egglinjebehandling: S01320 + 20 µm ER
Sorter
- U6F3 med högt CBN-innehåll
- CB20 med lägre CBN-innehåll än U6F3
Användning
- Omriggning i verkstaden
- Använd skärvätsketryck mellan 10 och 15 bar
- Skärvätskefunktionen behöver inte stängas av
