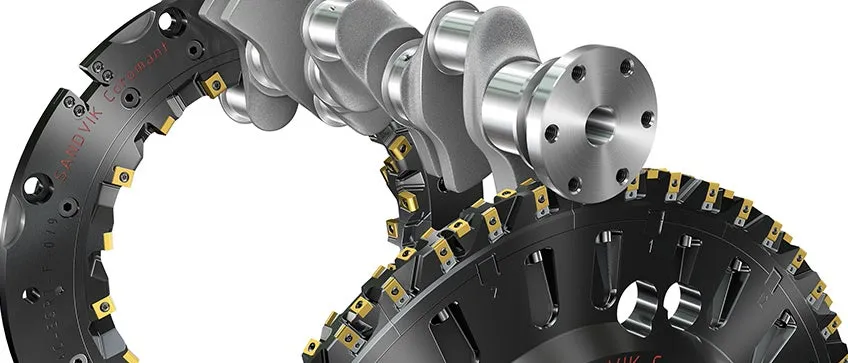

Soluções para virabrequins
A Sandvik Coromant tem uma oferta extensa e completa para a usinagem de virabrequins e tem fornecido soluções para os principais OEMs e MTMs em todo o mundo há mais de 40 anos.
Podemos fornecer diversas soluções diferentes projetadas sob medida, veja alguns exemplos abaixo:
Brochamento rotativo ou "chasing"
Para obter os melhores resultados na usinagem de diferentes formatos de munhões, extremidades e flanges, use uma ferramenta para "brochamento rotativo" com pastilhas intercambiáveis.
O "brochamento rotativo" é uma combinação inteligente de torneamento e tornobrochamento que proporciona usinagem flexível, produtiva e econômica, além de tempos de ciclo mais curtos, alta flexibilidade e ajuste rápido da ferramenta.

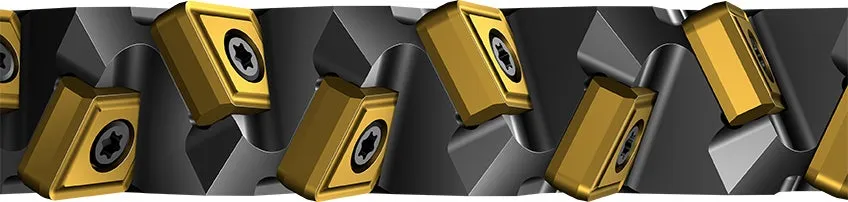

Os cassetes de torneamento e de torno-brochamento são montados radialmente em uma torre de disco que se move na direção do virabrequim e ao longo dos rolamentos conforme o virabrequim gira. Use as pastilhas Sandvik Coromant para ferramentas de disco com até 48 cassetes. As pastilhas standard são entregues dentro de 24 horas nos tipos C, T, W e S com fixação por parafuso para uma maior estabilidade.
Pastilhas "chasing" (multidentes) são um desenvolvimento patenteado pela Sandvik Coromant e algumas variantes estão disponíveis em estoque.
- Várias largura de dimensões funcionais (WF)
- Uma variedade de ângulos de aresta de corte da ferramenta (KAPR)
- Pode ser montado por cima ou por baixo
- 1 ou 2 tip seats por cassete
Duas pastilhas
Tip seats disponíveis:
- CNMU 12
- WNMU 08
- SNMU 12
- TNMU 16
- VBMT 16
- Q-Cut (tamanho máximo do assento 60)
- CoroCut (tamanho máximo do assento K)
- Pastilhas especiais
T651 Ferramentas macias para turn-turn broaching

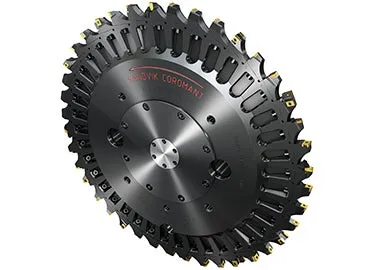

Discos de turn-turn broaching
- Até 48 assentos de cassete seats e diâmetro de 750 mm (29,5 polegadas)
- Até 45 assentos de cassete seats e diâmetro de 700 mm (27,6 polegadas)
- Até 40 assentos de cassete seats e diâmetro de 642 mm (25,3 polegadas)
- Larguras partir de 16 mm (0,630 pol.)
- Uma variedade de acoplamentos para diferentes fabricantes de máquinas-ferramentas
- Soluções leves < 15 kg
Cassetes de turn-turn broaching
- Até, ca. 600 diferentes cassetes
- passo de 7,5°, 8° ou 9° (mais comum)
- Diversas larguras ( mín. 16 mm)
- Diversas dimensões WF
- Diversos ângulos KAPR
- Pode ser montado por cima ou por baixo
- 1 ou 2 tip seats por cassete
Sandvik Coromant pode fornecer uma ampla gama de pastilhas de turn-turn broaching standard e feitos sob medida com classes avançadas para usinagem de alto desempenho de virabrequins.
Pastilhas standard
| iC | Parafuso | Calço | Parafuso do calço | P | P | K | |||
| GC | GC | GC | |||||||
| 4415 | 4425 | 3210 | |||||||
 | CNMU 120408 | -PF | 12 | 1/2 | 5513 020 - 25 | 5322 232 -02 | • | ||
| CNMU 120412 | -PM | 5513 020 - 25 | 5322 232 -02 | • | • | ||||
| CNMU 120412 | -PM | 5513 020 - 13 | 5322 232 -02 | • | • | ||||
| CNMU 120416 | -PR | 5513 020 - 25 | 5322 232 -02 | • | |||||
| CNMU 120416 | -PR | 5513 020 - 13 | 5322 232 -02 | • | |||||
| CNMU 120412 | -QM | 5513 020 - 25 | 5322 232 -02 | • | • | ||||
| CNMU 120412 | -KM | 5513 020 - 13 | 5322 232 -02 | • | |||||
| CNMU 120612 | -KM | 5513 020 - 13 | 5322 232 -02 | • | |||||
| CNMU 120612 | -KR | 5513 020 - 13 | 5322 232 -02 | • | |||||
| WNMU 080412 | -KM | 5513 020 - 25 | 340.885 322 N131 | • | |||||
 | WNMU 080412 | -WF | 5513 020 - 25 | 340.885 322 N131 | • | ||||
| WNMU 080412 | -WM | 5513 020 - 25 | 340.885 322 N131 | • | • | ||||
| WNMU 080612 | -WM | 5513 020 - 13 | 340.885 322 N131 | • | • | ||||
 | TNMU 160408 | -PF | 16 | 3/8 | 5513 020 - 25 | • | |||
| TNMU 160412 | -KM | 5513 020 - 25 | • | ||||||
| TNMU 160412 | -WM | 5513 020 - 25 | • | • | |||||
 | SNMU 120416 | -KM | 12 | 1/2 | 5513 020 - 25 | 5322 420 - 02 | • | • |
Pastilhas Tailor Made
| P | P | P | P | K | K | K | ||
| GC | GC | GC | GC | GC | GC | GC | ||
| 4305 | 4315 | 4325 | 4335 | 3225 | 3205 | 3210 | ||
 | S-CNMU 120412 - PM | • | ||||||
| S-CNMU 120616 - PR | • | • | • | • | ||||
| S-CNMU 120412 - QM | • | |||||||
| S-CNMU 120412 - KM | • | • | ||||||
| S-CNMT 120416 - MR | • | • | • | • | ||||
 | S-WNMU 080412 - WM | • | • | • | ||||
| S-WNMU 080612 - WM | • | |||||||
| S-WNMU 080412 - KM | • | |||||||
| S-TNMU 160412 - KM | • | • | ||||||
 | S-TNMU 160412 - WM | • | • | |||||
| S-SNMU 120416 - KM | • | |||||||
 | S-RCKX 1204M0 - KH | • | • | • | ||||
Fresamento interno
Conceito de fresamento de disco do virabrequim M641 (pastilhas de montagem tangencial) e M642 (pastilhas de montagem radial)
Este é um sistema estável com boa segurança do processo, que oferece uma eficiência de custo incomparável. As diferentes ferramentas variam de ferramentas leves até grandes ferramentas para virabrequim de navio a diesel.
Descrição do conceito

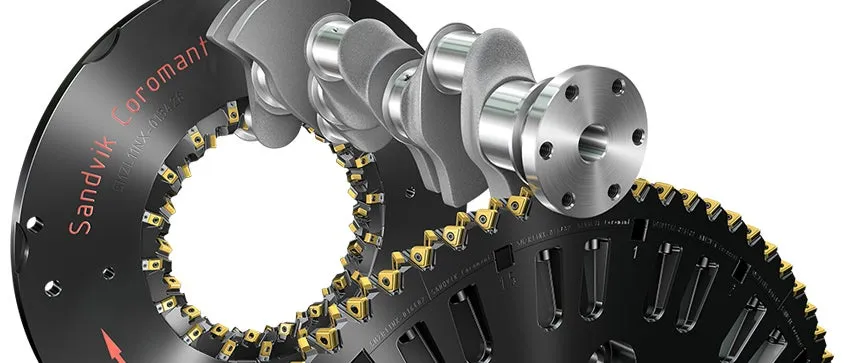

Conceitos de fresamento de disco do vibrabrequim M641 e M642 com pastilhas de montagem tangencial (M641) e pastilhas de montagem radial (M642).
O projeto desenvolvido para a CoroMill® 745 (faceamento) resultou em um novo método para posicionamento das pastilhas nas fresas propiciando ao M642 mais espaço para cavacos e mais dentes efetivos em relação às ferramentas de fresamento com montagem tangencial convencionais.
Este novo desenho, cuja patente está pendente, resulta em tempos de ciclo reduzidos e melhor escoamento de cavaco.
Benefícios do fresamento interno para o cliente
- Estabilidade alta e produtividade
- Baixo custo do metal duro devido a menor quantidade de pastilhas na fresa
- Troca rápida de ferramenta e ferramenta leve
Características e fatos das ferramentas de fresamento interno M641/M642 (I.D)
- Diâmetros que variam de 170 a 420 mm (6,693 a 16,535 polegadas)
- Larguras que vão de 15 a 100 mm (0,590 a 3,94 polegadas)
- Soluções leves < 15 kg (33 libras)
- Disco sólido ou solução segmentada
- Variedade de montagens segmentadas
- Diversos acoplamentos para diferentes fabricantes de máquinas-ferramentas
- Usinagem simultânea de vários rolamentos
- Fresas tandem
- A face traseira da pastilha é protegida pelo tip seat com o novo desenho

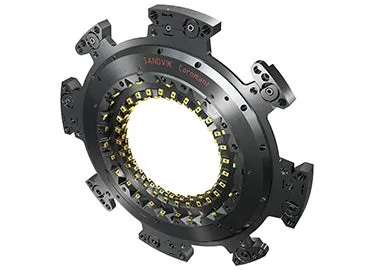

Exemplo de acoplamento

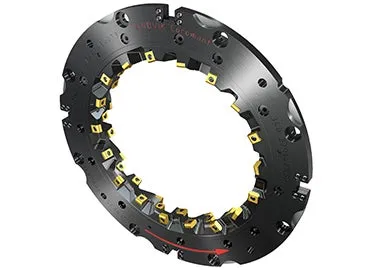

Exemplo de acoplamento

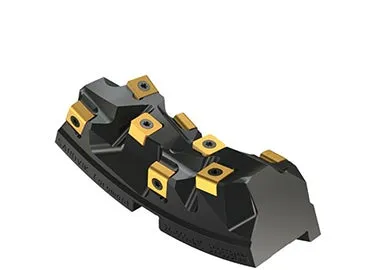

Segmento de fresamento interno

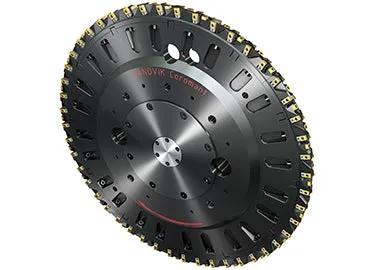

Fresamento externo

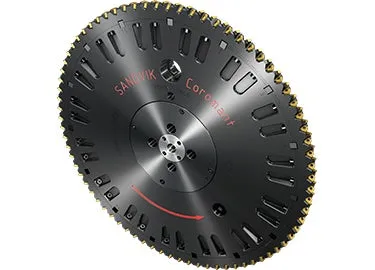

Conceito de fresamento de disco do vibrabrequim M631 (pastilhas de montagem tangencial) e M632 (pastilhas de montagem radial)
O fresamento externo é método flexível e produtivo usado principalmente para usinagem de grandes volumes de virabrequins de automóveis de pequeno e médio porte. Os discos grandes possuem um alto número de dentes efetivos e são projetados para garantir excelente remoção de cavacos, altas velocidades de corte e segurança do processo.

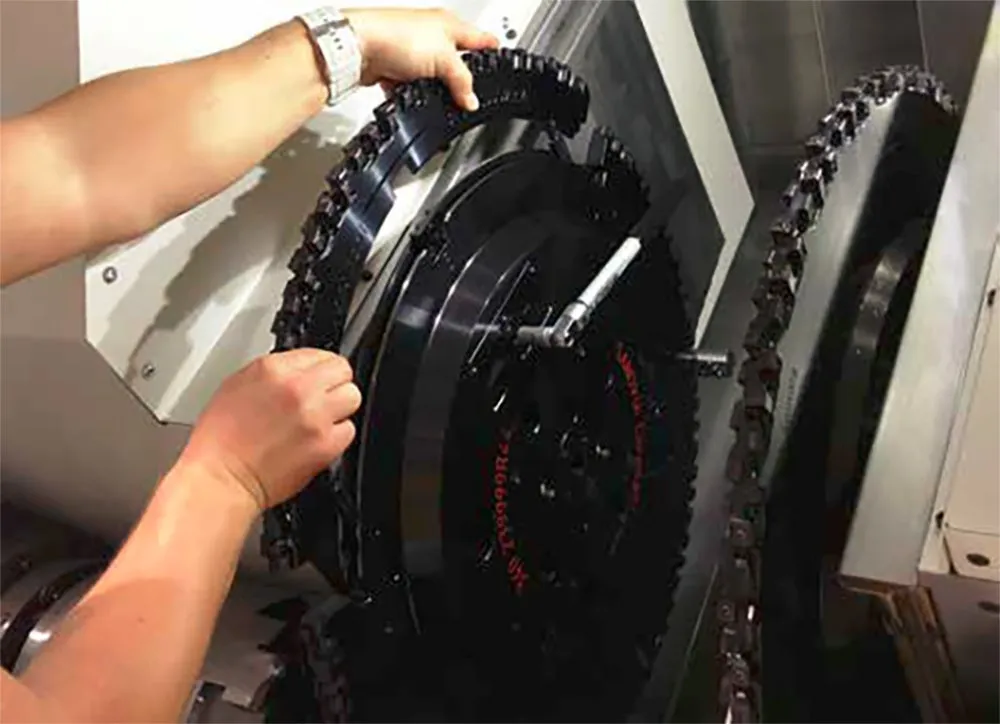

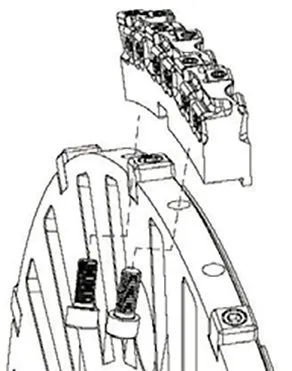

O M631 (tangencial) e o M632 (radial) são soluções inovadoras que reduzem significativamente a necessidade de troca das ferramenta porque apenas os segmentos com menos de 7 Kg são trocados. Isso retira a necessidade de ter um guindaste na frente da máquina.
O projeto desenvolvido para a CoroMill® 745 (faceamento) resultou em um novo método para posicionamento das pastilhas nas fresas. propiciando ao M632 (pastilhas de montagem radial) mais espaço para cavacos e mais dentes efetivos em relação às ferramentas de fresamento com montagem tangencial convencionais.
Este novo desenho, cuja patente está pendente, resulta em tempos de ciclo reduzidos e melhor escoamento de cavaco.
Benefícios ao cliente
- Conceito flexível
- Corte leve, menos forças de corte
- Bom escoamento de cavacos
- Alta velocidade de corte
Características e fatos das ferramentas de fresamento externo M631/M632 (O.D)
- Diâmetros de até 1.500 mm (59 polegadas)
- Larguras das soluções de ferramentas de 15 a 60 mm (0,590 a 2,36 polegadas)
- Leves <15 kg (33 libras)
- Disco sólido ou solução segmentada
- Variedade de montagens segmentadas
- Diversos acoplamentos para diferentes fabricantes de máquinas-ferramentas
- Ferramentas de acabamento ajustáveis
- Fresas tandem
Em estoque ou feito sob demanda?
Algumas das ferramentas de corte nesta página estão disponíveis para pronta-entrega, com entrega em 24 horas. No entanto, as soluções projetadas de acordo com seus requisitos específicos levarão um pouco mais de tempo para serem atendidas. Para mais detalhes e cotações, entre em contato com o representante local da Sandvik Coromant.
Caso do cliente
Changan Automobile Co. Ltd. é uma marca líder chinesa de automóveis que oferece uma ampla variedade de veículos comerciais e de passageiros. Ela produz e vende quase três milhões de veículos por ano. Na fase inicial da construção da linha de produção, a empresa encomendou cinco novas linhas de produção de virabrequim, incluindo um total de 38 máquinas e um fornecimento de ferramentas para a produção de 700.000 virabrequins.
A Sandvik Coromant forneceu as ferramentas e foi responsável por toda a solução de ferramentas e de engenharia. Os principais desafios do projeto foram a grande variedade de diferentes métodos de fabricação e operações, juntamente com o cronograma apertado. Além das aplicações gerais, como o brochamento rotativo das extremidades da flange, extremidades e rolamentos principais, o cliente também precisava de ferramentas especiais e fresamento externo de rolamentos de pinos, operações específicas de rosqueamento com machos e perfuração de furos profundos. Os prazos para este projeto também foram muito rigorosos, com apenas sete semanas entre o recebimento do pedido e a primeira entrega.
