CoroTurn® SL
내경 선삭 가공, 홈 가공, 나사 가공, 보링 가공 및 복합 가공용 어댑터와 커팅 헤드로 구성된 모듈러 시스템, 20 mm 이상의 홀 직경. 터닝 센터, 선반 및 복합 가공기의 가공.
선삭 가공에 최적화된 공구
CoroTurn SL은 어댑터와 커팅 헤드로 구성된 모듈러 시스템으로, 최소한의 품목으로 다양한 선삭 작업을 위한 맞춤형 공구 시스템을 구성할 수 있습니다. 견고한 커플링과 다양한 조합으로 복잡한 가공물의 가공을 위한 공구 시스템을 구성하는데 안성맞춤입니다.
진동이 발생하기 쉬운 작업의 안정성
CoroTurn SL의 모듈성을 Silent Tools™ 진동방지 보링 바에도 적용할 수 있습니다. 이 솔루션은 오버행이 긴 작업이나 기타 진동이 발생하기 쉬운 상황에서 생산성과 정밀 공차를 유지합니다. 다양한 커팅 헤드 유형에 같은 보링 바를 사용하기 때문에 다양한 작업에서 사용할 수 있습니다.
대형 가공물의 가공 시 추가 여유 확보
CoroTurn SL에는 강도와 접근성이 뛰어나 대형 가공물의 프로파일 가공과 홈 가공에 적합한 타원형 커플링인 SL70 인터페이스가 포함됩니다. 외경 및 내경 가공에 여유가 적용되어 두 구성 모두에서 각 커팅 헤드를 사용할 수 있습니다.
특징 및 이점
- CoroTurn® SL HP 커팅 헤드에는 칩 컨트롤과 공정 안정성의 향상을 위해 정밀 절삭유 노즐이 있습니다.
- 옵션인 퀵 체인지 커팅 헤드를 사용하면 커팅 헤드를 쉽게 조정할 수 있어 더욱 유연한 생산이 가능합니다.
- 견고하고 안정적인 가공 공정을 제공하는 설계로 사이클 시간을 단축하고 운영 비용을 절감할 수 있습니다.
- 작은 커플링 크기 SL16 및 SL20에는 절삭날 영역을 조준하는 중심 관통 내부 절삭유 기능이 있어 탁월한 칩 배출을 보장합니다.
- 칩 컨트롤이 개선되어 생산성, 가공 안정성, 가공물 품질이 향상됩니다.
- 작은 커플링 크기 SL16 및 SL20은 Silent Tools™ 권장사항에 따라 최대 80 bar (1160 PSI)로 제한되는 관통 절삭유를 지원합니다.
적용
- CoroTurn SL에는 내경 선삭 가공, 홈 가공, 나사 가공, 보링 가공 및 복합 가공을 위한 커팅 헤드와 어댑터가 포함됩니다.
- 커팅 헤드 직경: 16–40 mm (0.630–1.575 inch)
- 20 mm (0.787 inch) 이상의 홀 직경
- 터닝 센터, 선반 및 복합 가공기에서의 가공
제품 범위
스크류 장착식 커팅 헤드
- 20 mm (0.787 inch) 이상의 홀 직경
- 선삭 가공, 홈 가공, 나사 가공, 보링 가공 및 복합 가공

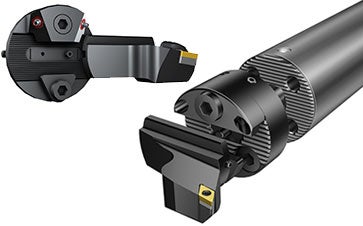

퀵 체인지 커팅 헤드
- 40 mm (1.575 inch) 이상의 홀 직경
- 선삭 가공 및 나사 가공
SL70 커팅 헤드
- 250 mm (9.842 inch) 이상의 홀 직경
- 선삭 가공, 홈 가공 및 평면 홈 가공
- 복잡한 가공물의 프로파일 가공 및 포켓 가공
홀딩 공구
- Coromant Capto®, HSK-T 및 기존 섕크 설계
- Silent Tools™: Coromant Capto® 또는 원통형 섕크 - CoroTurn® SL 어댑터
- CoroChuck® 930 고정밀 유압 척
- 솔리드 강 및 초경 보강 어댑터
모든 유형의 어댑터가 내부 절삭유 공급을 지원합니다.
커플링 안정성
CoroTurn SL의 비밀은 어댑터와 커팅 헤드 사이의 록킹 인터페이스에 있습니다. 견고한 세레이션 록(SL) 인터페이스 덕분에 안정성과 성능을 유지하면서 원하는 대로 교환형 커팅 헤드와 어댑터를 조합할 수 있습니다.
